您的位置：主頁 > WIFI藍牙天線 > WIFI/2.4G內置天線 >

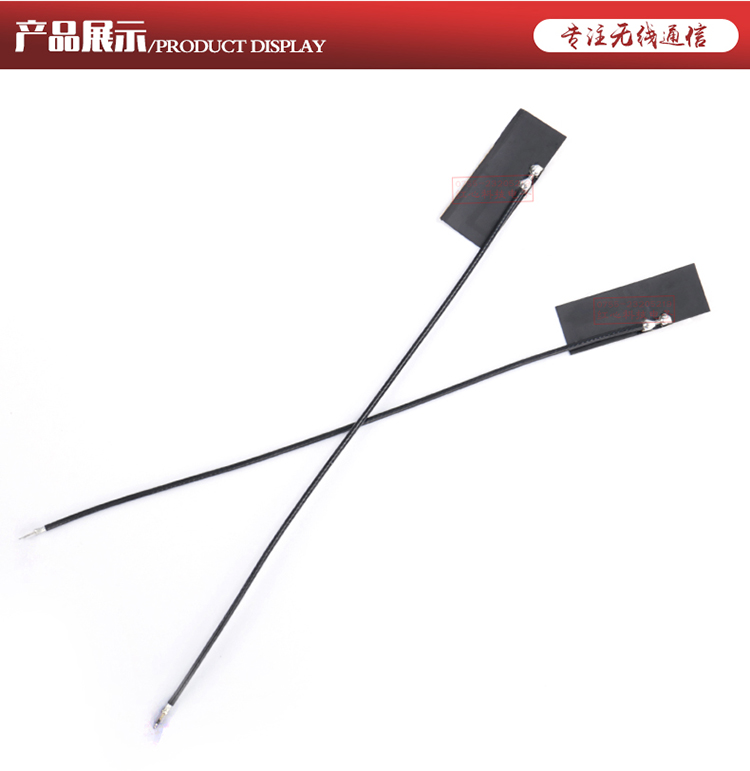

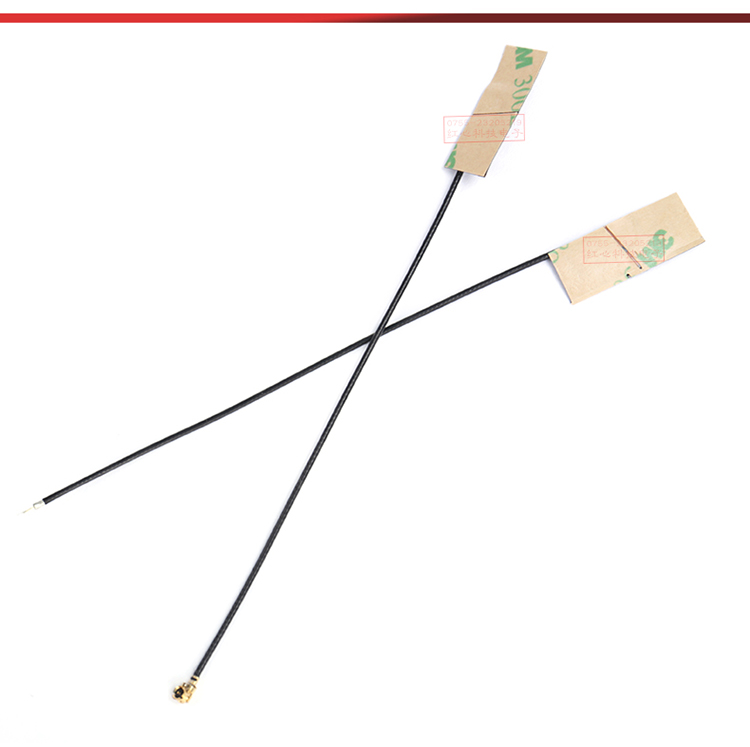

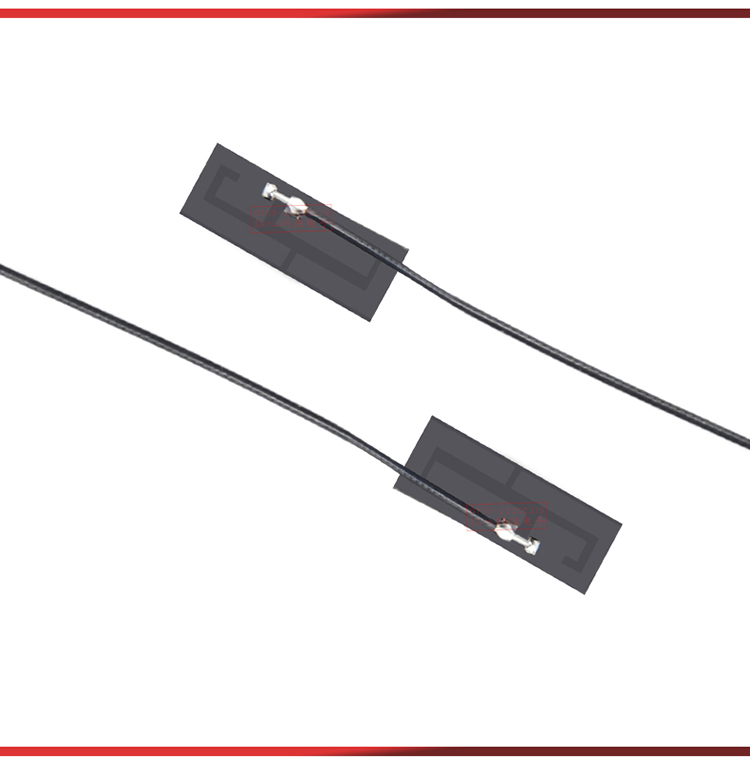

FPC軟板天線2.4G無線數傳圖傳模塊天線2400-2500MHz

HX-FPC24-2609-120B1

咨詢熱線：0755-23205219

Design Specifications	Typical	Units
天線形式	FPC板+端子線
工作頻率(working Frequency）	2400-2500	MHZ
增益( Gain)	2	DBi
天線效率 ( Antenna efficiency )	35-80	%
電壓駐波比( VSWR )	≤2
極化方式（Ploriaztion）	垂直極化
軸比（Axial Ratio）	當天線為圓極化時備注在工作寬帶內的軸比大小	N/A
輻射方向（Radiation pattern）	全向
饋電阻抗（impedance）	50	ohm
功率容量（Power handling）	33	dbm
天線接口（Interface）	IPEX 1代（可定制）
天線尺寸（Overal dimensions）	26*9	mm
工作溫度（Operatin Temp）	－30℃～70℃	℃
儲存溫度（Storing Temp）	－30℃～70℃	℃
